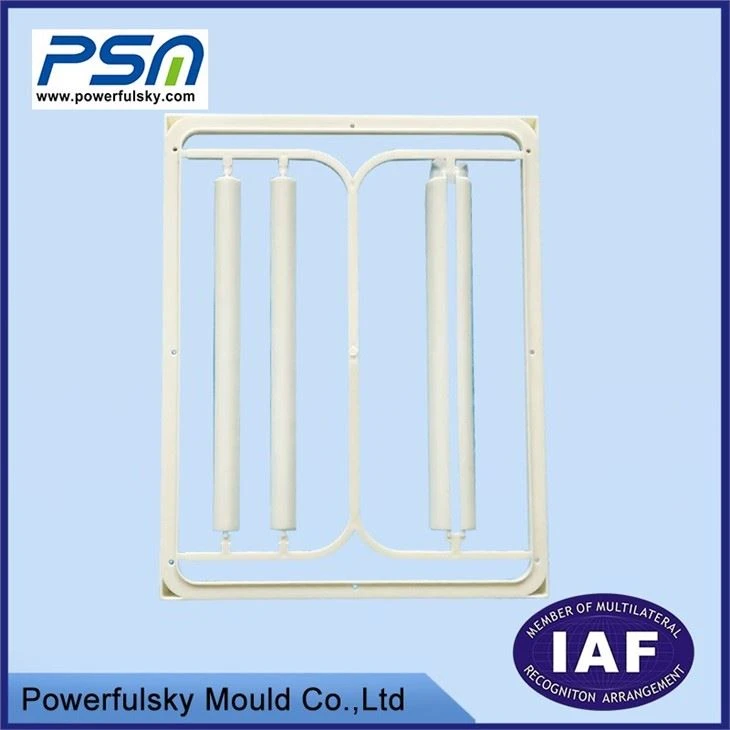

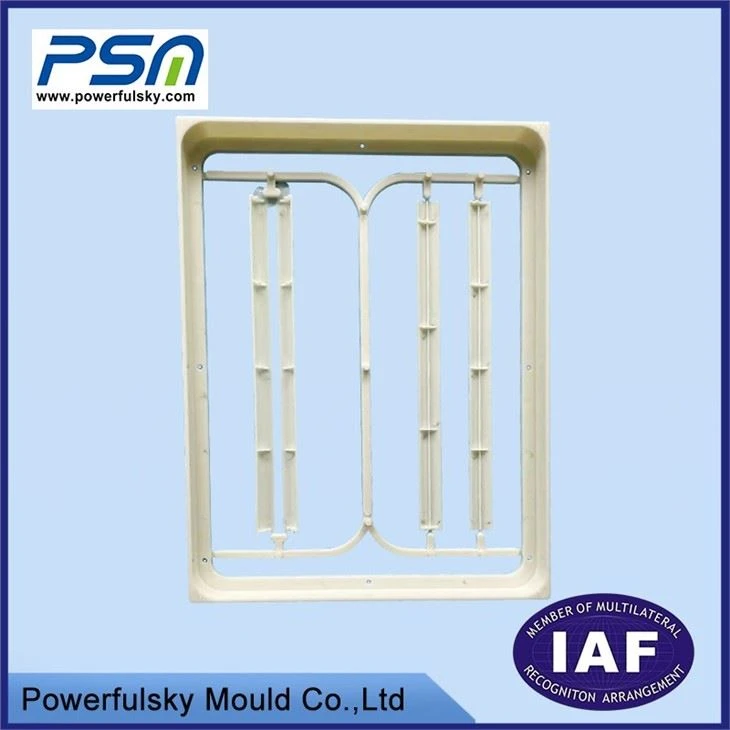

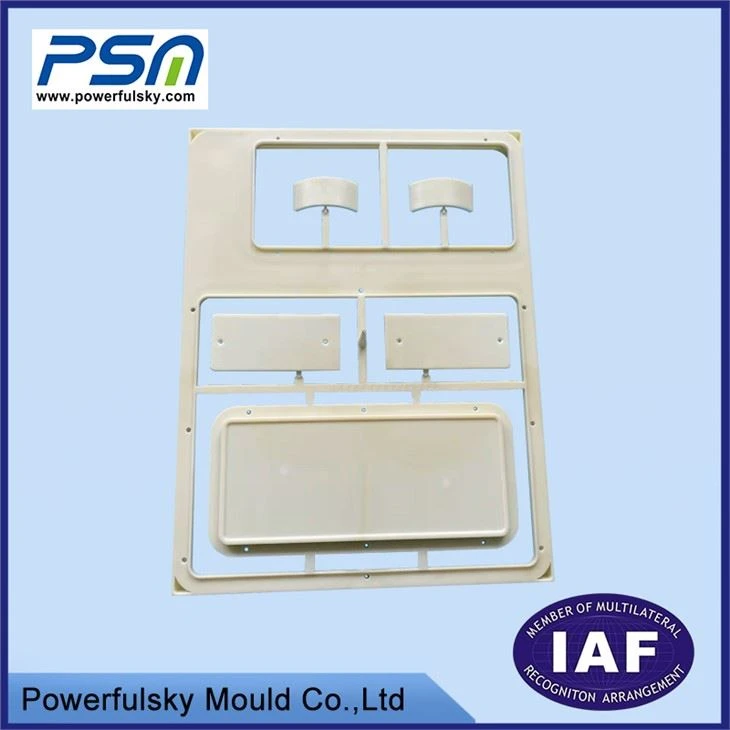

Пластикова форма для Smart TV і зовнішнього телевізора

Структура прес-форми для лиття пластику

Основна структура пластикової форми для лиття під тиском складається з двох частин: нерухомої форми та рухомої форми. Фіксована частина форми встановлена ​​на нерухомій пластині машини для лиття під тиском, а рухома частина форми встановлена ​​на мобільній дошці лиття під тиском. Машина. Під час лиття під тиском нерухома частина та гідравлічний тиск. Рухома частина прес-форми, що рухається, спрямовується та закривається напрямною колоною, а розплав пластику вводиться з машини для лиття під тиском. Сопло машини входить у порожнину через система лиття під тиском; лиття під тиском відкривається після охолодження.

Форма, тобто фіксована форма та рухома форма, розділені.

Як правило, пластикові частини залишаються на рухомій формі.

Механізм викиду форми виштовхує пластикові деталі з форми.

Відповідно до різних функцій кожної частини на прес-формі, загальна форма для лиття під тиском може бути виготовлена ​​з наступного, що складається з кількох частин.

1. Формовані деталі

Укажіть частини, які складають порожнину у прес-формі та рухомі частини форми. Зазвичай вона складається з сердечника, матриці, вставки тощо, а порожнина утворюється, коли форма закрита. Завдяки заповненню пластик, він визначає форму та розмір пластикової частини.

2. Система воріт

Лібникова система – це канал, через який розплавлений пластик тече з сопла машини для лиття під тиском у порожнину форми. Вона складається з основного каналу, затвора розгалуження та холодного колодязя.

3. Направляючий механізм

Направляючий механізм поділяється на дві категорії: напрямний механізм між рухомою формою та нерухомою формою та напрямний механізм механізму виштовхування. Перша полягає в тому, щоб рухома форма та нерухома форма були точно вирівняні, коли форма закрита. , щоб забезпечити точність форми та розміру пластикової частини; остання налаштована так, щоб уникнути перекосу висувної пластини під час процесу виштовхування.

4. Механізм вивільнення

Пристрій, який використовується для витягування пластикових частин із форми, коли прес-форма відкрита, також відомий як механізм виштовхування. Існує багато структурних форм, і поширеними є механізм виштовхування ежектора, механізм виштовхування пластини та механізм виштовхування трубки.

5. Бічний проділ і механізм висмикування кукурудзи

Якщо збоку пластикової частини є отвори увігнуто-опуклої форми або виступи, потрібно сформувати бічний пуансон або серцевину. Перш ніж відкрити форму та виштовхнути пластикову частину, бічний пуансон або бічний сердечник повинні бути витягнуто або витягнуто з пластикової частини, щоб пластикову частину можна було плавно вийняти з форми. Механізм, який переміщує бічний пуансон або бічний сердечник, називається механізмом альтернативного витягування сердечника.

6. Система опалення та охолодження

Щоб відповідати температурним вимогам процесу лиття під тиском для прес-форми, необхідно контролювати температуру форми, тому форма часто обладнана системою охолодження, а нагрівальні елементи встановлюються в форму або навколо неї. Система охолодження зазвичай відкриває охолодження водні канали на прес-формі.

7. Вихлопна система

У процесі лиття під тиском, щоб випустити повітря з порожнини, часто необхідно відкрити вихлопну систему, як правило, навмисне відкривається ряд канавок на поверхні розділення, або штовхач прес-форми чи серцевина та використовується шаблон. Вихлоп через відповідний проміжок між ними. Об’єм вихлопу малих пластикових деталей невеликий, тому його можна вичерпати безпосередньо шляхом роз’єднання без необхідності встановлення вихлопної канавки.

8. Інші частини

Наприклад, він використовується для фіксації та підтримки формувальних частин або частин, які відіграють роль позиціонування та обмеження.

PowerfulSky Mold спеціалізується на виробництві форм для телевізійної оболонки, надає рішення для лиття під тиском із застосуванням газу, короткі терміни доставки, а також стандартизований дизайн і обробку форм для телевізорів.
